PCE 旋转方向传感器
发布日期：2023-04-19
品牌：PCE
型号：DRH E 090
类型：旋转方向传感器
PCE电机旋转方向传感器 DRH E090
PCE DRH-E 030 电机旋转方向传感器
PCE DRH-E 090 电机旋转方向传感器
PCE DRH-E 180 电机旋转方向传感器
PCE DRH 180 电机旋转方向传感器
1. 描述
该旋转方向传感器能够非接触式检测直流电机的旋转方向。电机启动时（磁场变化时），传感器会立即检测旋转方向并进行逻辑判断。
测量结果以高电平形式通过数字输出端“OUT ROTATIONAL DIRECTION 1”或“OUT ROTATIONAL DIRECTION 2”提供。这些输出端具有短路、过载和感应峰值保护功能。
传感器在转子开始转动前即可检测旋转方向。测量时，输入端“START”需为高电平。之后，输出端“OUT START MOTOR”将被激活。此信号表示传感器已准备就绪，电机可以启动。电机启动后，旋转方向将通过“OUT ROTATIONAL DIRECTION 1”或“OUT ROTATIONAL DIRECTION 2”的高电平指示，并保持至下一次“START”信号输入。
以下故障可被识别：
1.1 因电缆接反导致的旋转方向错误
1.2 因磁铁极性反转导致的旋转方向错误
2. 电气数据
| 小工作电压 | 23 V- |
|--------------------|-------------|
| 大工作电压 | 25 V- |
| 数字输出大电流（OUT ROTATIONAL DIRECTION 1、OUT ROTATIONAL DIRECTION 2、OUT START MOTOR） | 100 mA |
| 测量仪表大输出电流 | 4 mA |
| 线性输出大电流 | 4 mA |
24 V工作电压下的特性值：
| 空载供电电流 | 68 mA |
|--------------------|-------------|
| 数字输出高电平电压 | 工作电压–2V = 22V |
| 数字输出低电平电压 | 0.7V |
| 输入端“START”高电平信号阈值 | （工作电压–1V）/ 2 = 11.5 V |

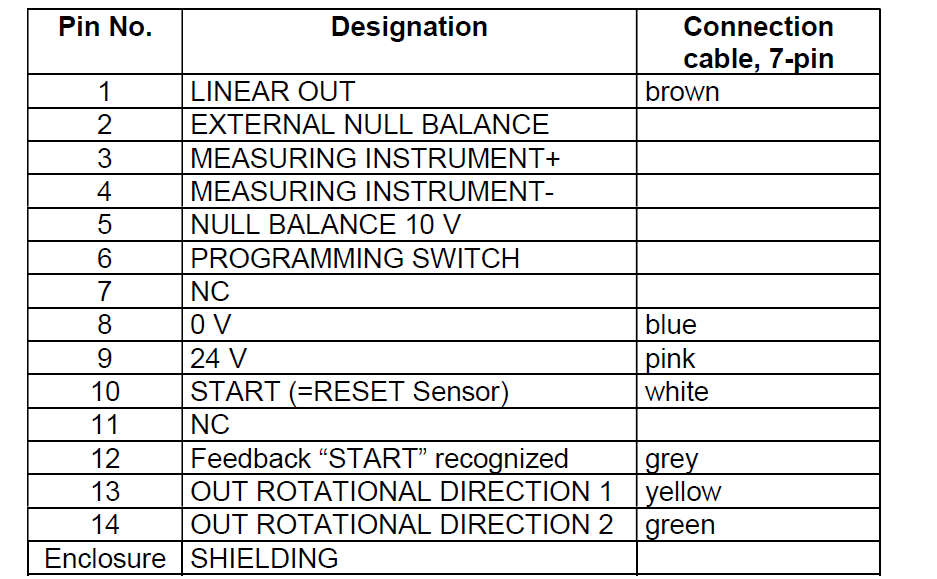

3. 引脚分配
4. 传感器定位
为确保可靠检测电机旋转方向，传感器需正确安装。
通常应选择两个定子磁铁之间的区域。不同型号的安装角度如下：
4.1 旋转方向传感器示意图
传感器连接
扁平侧

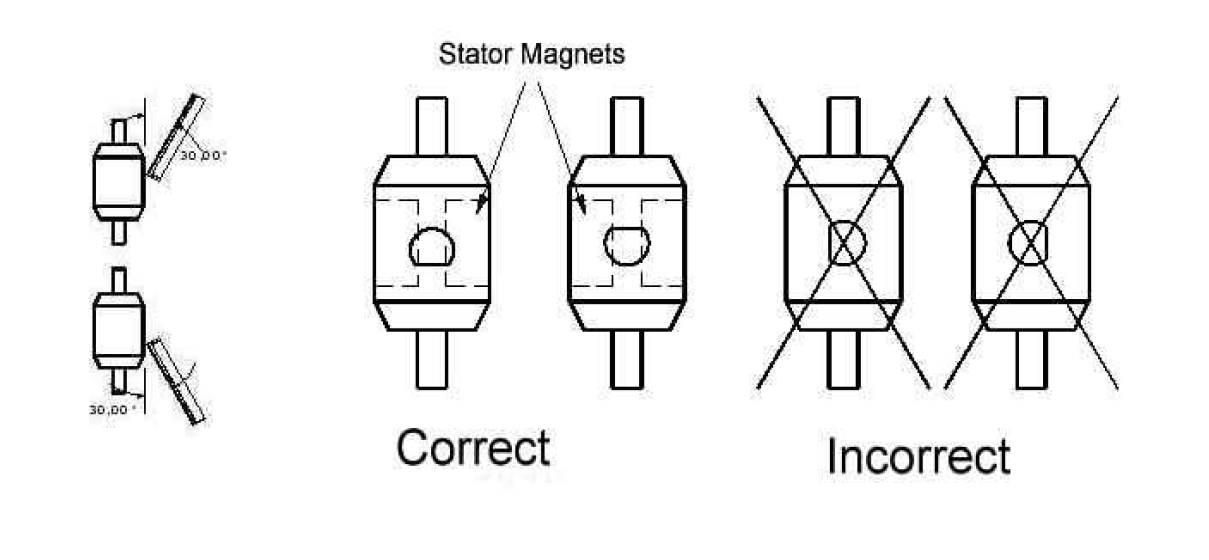

4.2 DRH E 030 = 30°安装角
定子磁铁
正确
错误

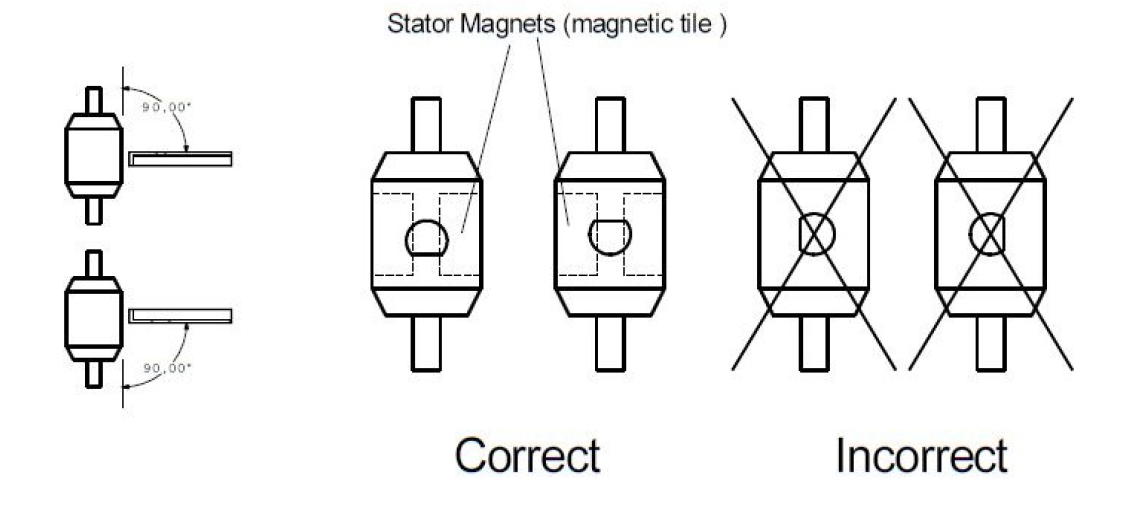

4.3 DRH E 090 = 90°安装角
定子磁铁（磁瓦）
正确
错误

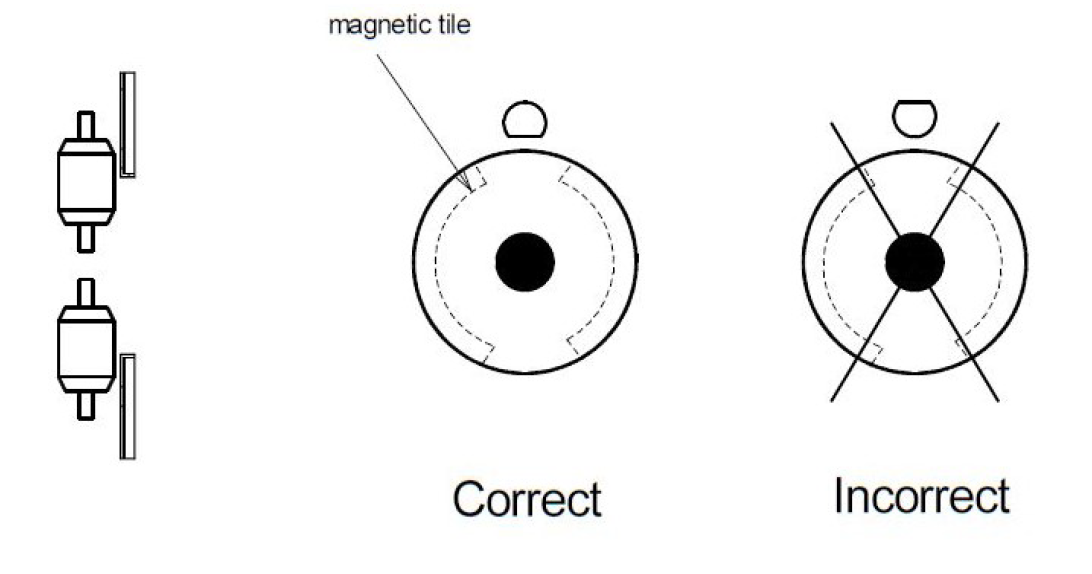

4.4 DRH E 180 = 180°（或0°）安装角
磁瓦
正确
错误
注意！必须确保传感器相对于电机的位置正确。
仅在两块定子磁铁之间的间隙中才能准确判断旋转方向。
启动信号只能在电机就位时发出。此外，霍尔元件在受到强烈机械冲击时会发出信号，可能导致测量结果失真，因此需避免传感器受到机械冲击。
5. 订购信息
30°版本：DRH-E 030
90°版本：DRH-E 090
180°版本：DRH-E 180
注意： DRH-E版本通电后需10分钟“预热时间”。
6. 使用PCE TEST-BOX-3补偿干扰磁场
1. 干扰磁场补偿
- 开关置于“Internal”时，条形图显示环境磁场强度。
- 出厂时传感器已在磁屏蔽下设置为“min”。若条形图显示超过3格，则存在干扰磁场，可能影响测量。
2. 使用测试盒补偿
- 传感器前方不得放置测试对象！
- 将开关拨至“External”。
- 调节电位器直至条形图显示为“min”。
- 此时可确保测试无误。
3. 重新校准传感器
- 将开关拨至“Internal”。
- 按编程和测试模式说明操作，同时进行功能测试。
- 完成后传感器可脱离测试盒正常运行。
PCE连接电缆Clac 802
将Clac 802连接电缆接入传感器。拔插时请勿扭转插头，否则可能导致电缆短路并损坏传感器。
LEMO自锁系统允许通过轴向插入插头完成连接。
锁定后，仅能通过拉动外释放套筒断开连接，直接拉拽电缆或其他部件无效。
需断开时，轴向拉动外释放套筒即可解锁并拔出插头。
